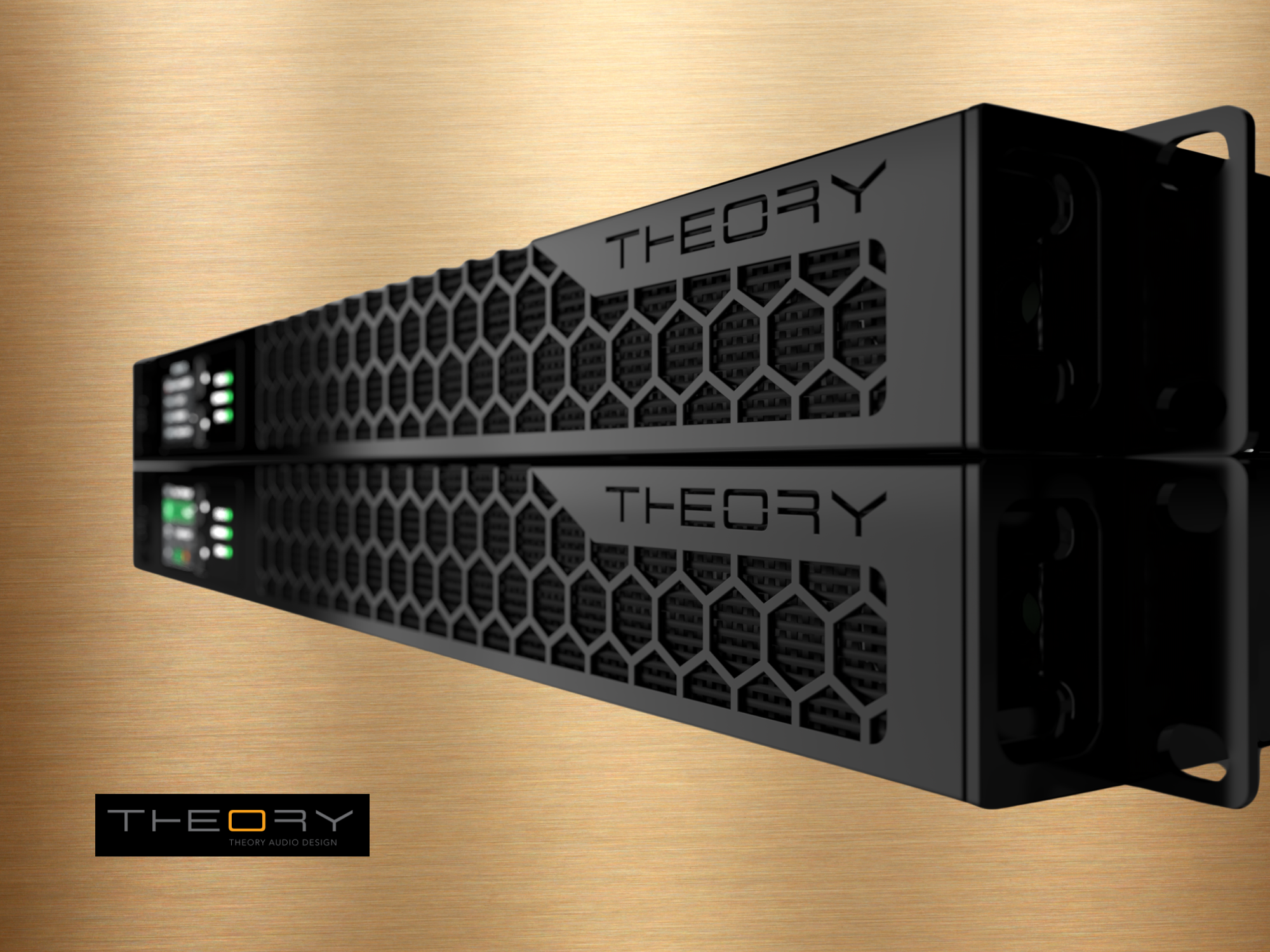

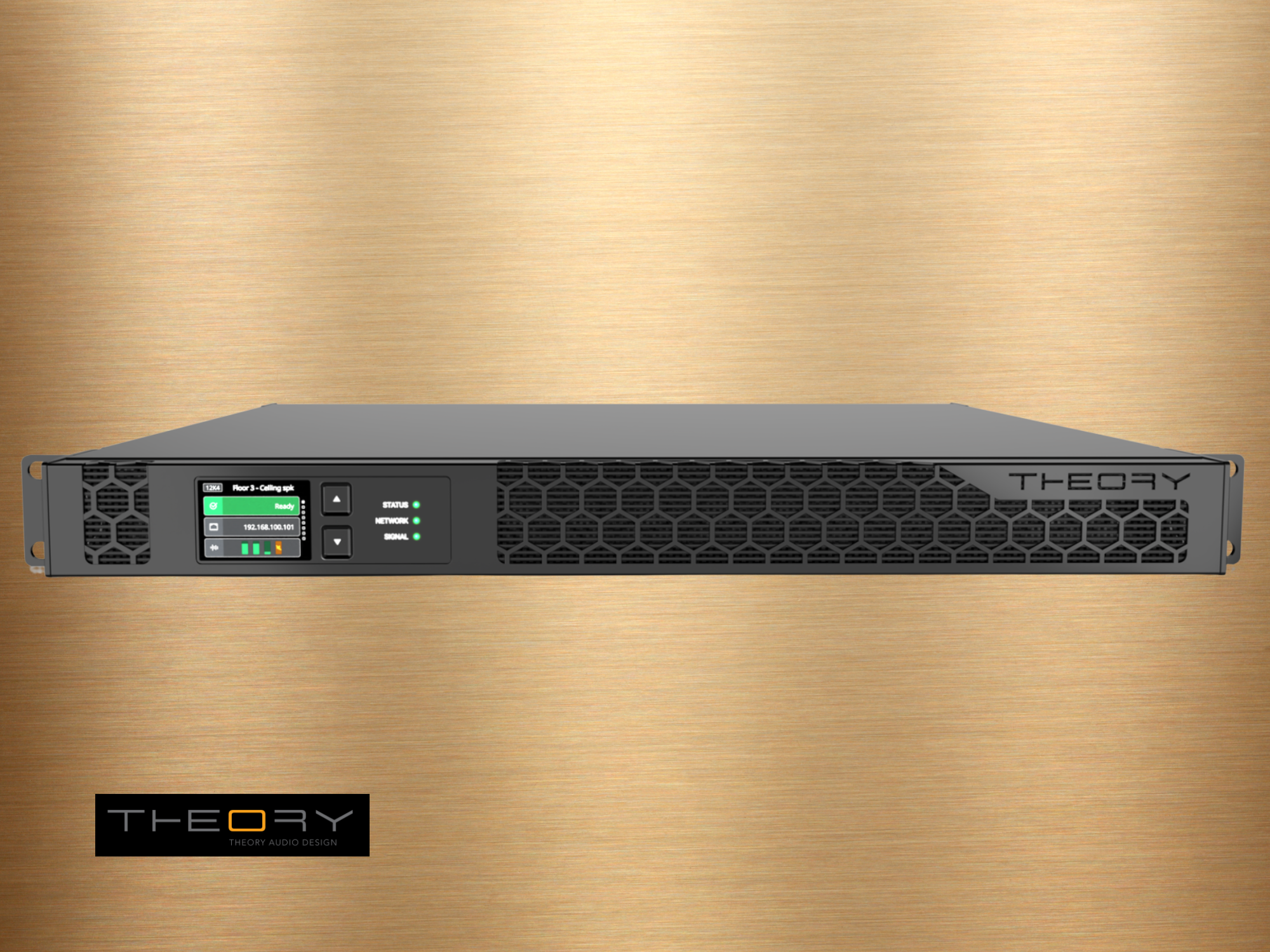

THEORY Audio Design PLC-4K8
Vom Lautsprecherplan zur passenden Verstärkung
Wir beginnen mit der Aufgabe jedes einzelnen Kanals: Welche Lautsprecher werden angeschlossen, wie weit sind die Sitzplätze entfernt und welche Lautstärke möchtest du erreichen? Erst daraus ergibt sich, wie viel Verstärkerleistung sinnvoll ist. Auch spätere Erweiterungen lassen sich dabei berücksichtigen.
Leistung mit der Last vergleichen
Theory nennt für den PLC-4K8 bei gleichmässiger Ansteuerung und Belastung der Kanäle folgende Werte: 8 × 500 W an 4, 8 oder 16 Ohm. Im Brückenbetrieb sind 4 × 1.000 W an 4 oder 8 Ohm angegeben. Dabei wird jeweils ein Kanalpaar zu einem Ausgang zusammengefasst. Die Werte verschiedener Betriebsarten werden nicht addiert.
Digitale Signalwege und Einrichtung
Der PLC-4K8 besitzt 8 Dante-/AES67-Eingangs- und 8 entsprechende Ausgangskanäle. Zusätzlich stehen 8 symmetrische analoge Eingänge bereit. Die Einrichtung erfolgt über Powersoft Armonia+. Vor der Bestellung prüfen wir, welche Signale deine Vorstufe ausgeben kann und wie die Zuordnung zu den Lautsprechern erfolgen soll.
Abstimmung und Rack zusammen planen
Die integrierte Signalverarbeitung erlaubt unter anderem Filter, Laufzeitkorrekturen und Begrenzungen zum Lautsprecherschutz. Ein passendes Modell-Preset ist dabei die Grundlage; es ersetzt nicht die Abstimmung auf deinen Raum. Für das Rack planen wir neben dem Gehäuse auch Anschlüsse, Luftführung und die elektrische Versorgung ein. Die Filmton-Dekodierung übernimmt weiterhin die dafür vorgesehene Vorstufe.
Technische Daten im Überblick
- 8 Verstärkerkanäle; Lo-Z sowie 70-/100-Volt-Betrieb
- 8 × 500 W an 4, 8 oder 16 Ohm (gleichmässige Kanalbelastung)
- Gebrückt: 4 × 1.000 W an 4 oder 8 Ohm
- 8 symmetrische Analogeingänge; Dante/AES67 mit 8 Eingangs- und 8 Ausgangskanälen
- Drei Gigabit-Netzwerkanschlüsse; Einrichtung über Armonia+
- DSP mit Filtern, Frequenzweichen, Delay und Limitern; Power Sharing über die Kanäle
- 1 HE; H × B × T: 44,3 × 489 × 400 mm; Gewicht 7,9 kg
- Euroblock-Anschlüsse, Netzkabel und Rackwinkel laut Hersteller enthalten
Originaldatenblatt des Herstellers (PDF)
extrAVagant empfiehlt
Ich empfehle den PLC-4K8, wenn acht getrennte Verstärkerkanäle benötigt werden und die Leistung zu deinen Lautsprechern passt. Für die Auswahl zählen Hörabstand, Wirkungsgrad und gewünschter Pegel; eine höhere Modellnummer ist für sich genommen kein Vorteil.
Lieferumfang
- Theory Audio Design PLC-4K8
- Netzkabel
- Rackmontagesatz
